Philips 旗下各家公司生產碼(PVM碼) 說明

整理製作 : Tubes.tw

說明:

   通常在 Philips 旗下各家公司和工廠都會在管子出廠時加上一串 ID 碼. 這碼多是蝕刻進玻璃中的, 因此一但刻上就不易消除. 通常它們會呈黑色或棕色帶銅的光澤(也有些是白色的).因為在 Philips/Valvo/Mullard 的管子最容易出現, 常稱為 PVM碼.

   熟知古典真空管的人都知道,PVM碼是判斷管子出廠工廠,年代,版本的最好方法.因為以前各廠商間也常有互相代工,OEM生產的情形,所以可能會出現管子上打著TFK or Siemens印刷,但實際上是Mullard 英國廠製的,這時就必須要靠PVM碼來判斷管子實際的生產地,年代,版本,所以PVM碼可以說是管子的"身分證明".不管管子上印的是什麼印刷,甚至沒有任何印刷,只要管子上有PVM碼,就能知道管子實際的出廠工廠,年代,版本.

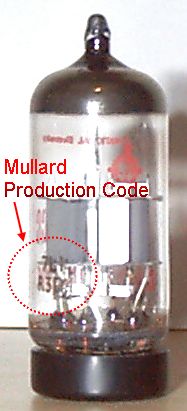

PVM Code on tube:

        PVM 碼格式可參考如下範例解釋:  (以一支 E88CC 為例)

        其PVM碼為 :

        7L1
        R8E1

        (第1,2碼) => 7L   ,表示 E88CC, 這兩個文數字是 Philips 內部對管子形號
        的代碼. 其他如 Mullard 的 EL34 的代碼是 xf.

        這個網頁有幾乎所有代碼的列表,可自行查詢.
        http://utopia.knoware.nl/users/erikputz/electr02.htm

        (第3碼) =>   1   ,這個位置會有一個數字或字母, 則是 Philips 內部對同型
                號管子的不同版本編號.

        (第4碼) =>  R  ,這個位置則是生產工廠的編碼:
                4: Philips 荷蘭 Eindhoven 廠
                右頃斜三角形: Philips 荷蘭 Heerlen 廠
                R: Mullard 英國 Mitcham 廠
                B: Mullard 英國 Blackburn 廠
                D: Valvo 德國 Hamburg 廠
                其他應該還有, 只是不確定.

        (第5碼) =>  8  ,是年份代碼, 表 '58, '68, '78, 或 '88 (不太可能!) 所以只能知道
                尾數, 實際年份還要參照其它線索判定.

        (第6碼) =>  E  ,表示生產月份, 一月為 A 依序算起, 所以不可能出現 L 之後的
                字母.

        (第7碼) =>  1  ,表示該月第一週生產, 所以不應該出現 5 以上的數字.





PS. PVM碼大多是7碼,但早期(50年代 ~ 約1961年)的PVM碼是只有6碼的,沒有第7碼.

6碼的PVM碼如

 7L0
  R8E

=>國外網站PVM碼說明,請按 PVM碼英文說明
